０引言

隨著國家經濟的快速發展和社會的進步，人民生活水平得到很大提高，對於較好水源的需求也不斷提升。在水廠淨水工藝中，主要采用“機械混合＋網格絮凝池＋平流沉澱池＋超聲波在线观看草莓视频MV的免费网站＋加藥加氯間＋廢水池”的工藝流程，其中超聲波在线观看草莓视频MV的免费网站是一個較為關鍵的工藝程序，直接影響配水管網供水的質量。超聲波在线观看草莓视频MV的免费网站由於其出水水質好、濾速高、反衝洗效果好、節能等特點，在我國淨水廠得到廣泛應用。本文針對高平市某新建淨水廠４組超聲波在线观看草莓视频MV的免费网站工藝流程及控製要求設計了水廠控製係統，以滿足當地居民生產生活的需要。

１超聲波在线观看草莓视频MV的免费网站工藝流程

本淨水廠超聲波在线观看草莓视频MV的免费网站設計規模為１．７５×１０４ｍ／ｄ，濾池采用氣水反衝洗且具有表麵掃洗功能，共設有４格，單排布置，每格濾池單側進水，單格過濾麵積為３１．５ｍ２，濾池總高為４．３ｍ，采用整體澆注濾板。超聲波在线观看草莓视频MV的免费网站主要有過濾和氣水反衝洗兩個工藝流程。過濾過程如下：自沉澱池來水由總進水渠進入配水渠，經進水閘、配水堰、Ｖ型配水槽進入濾池。濾池的出水進入反衝洗操作間的反衝洗吸水池，經溢流堰進入清水池。反衝洗過程由單獨氣衝洗、氣水同時反衝洗、單獨水衝洗、表麵掃洗４部分組成。濾池進行反衝洗前首先檢測反衝洗水池中的液位，當液位高於設定的允許反衝洗下限時，才可以進行反衝洗，正常時可根據預設時間或濾床堵塞狀態自動進行反衝洗，濾池整個反衝洗過程曆時２０ｍｉｎ。

２控製係統總體設計

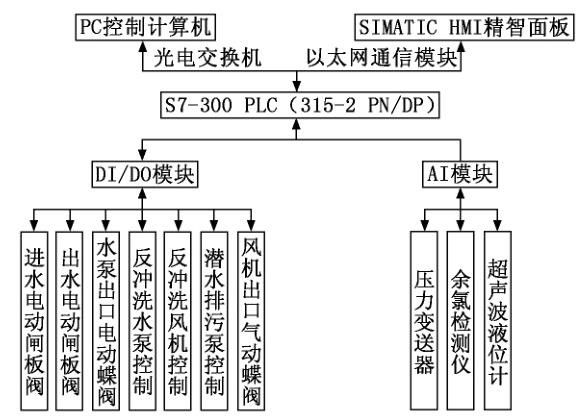

超聲波在线观看草莓视频MV的免费网站控製係統主要由硬件和軟件兩部分組成，係統硬件主要包括光電交換機、以太網通訊模塊、ＳＩＭＡＴＩＣＨＭＩ精智麵板、上位機ＰＣ、下位機Ｓ７－３００ＰＬＣ；係統軟件主要包括ＴＩＡ博途軟件ＳＴＥＰＶ１４編寫主程序、ＨＭＩ人機界麵和ＳＩＭＡＴＩＣＷｉｎＣＣ組態監控畫麵編製等。淨水廠超聲波在线观看草莓视频MV的免费网站控製係統總體框架如圖１所示。

３係統硬件設計

３．１ＰＬＣ及ＨＭＩ配置

本控製係統ＰＬＣ主要負責壓力變送器、超聲波在线观看草莓视频MV的免费网站、餘氯檢測儀等模擬量的數據采集，並進行數字濾波處理，其次是實現氣動蝶閥、電動蝶閥的動作及反衝洗水泵、鼓風機、潛水排汙泵的啟停。因此采用了高可靠性的ＳＩＥＭＥＮＳ標準晶體管輸出型Ｓ７－３００ＣＰＵ（３１５－２ＰＮ／ＤＰ），以保證整個係統能長期穩定地工作。為了方便操作，提供便捷的人機交互界麵，係統采用了ＳＩＭＡＴＩＣＨＭＩＴＰ１２００觸摸型精智麵板。

３．２傳感器技術參數

壓力變送器：量程０～１０ＭＰａ；精度±０．１５％ＦＳ；電流信號隔離輸出４ｍＡＤＣ～２０ｍＡＤＣ（負載＜７５０Ω）；供電電源２４ＶＤＣ。

超聲波在线观看草莓视频MV的免费网站：測量範圍０．４ｍ～５ｍ；測量精度±０．５％；供電電源２２０ＶＤＣ；超聲波頻率５０ｋＨｚ；電流信號隔離輸出４ｍＡＤＣ～２０ｍＡＤＣ（負載＜７５０Ω），配置ＨＡＲＴ適配器。

餘氯檢測儀：測量量程０～５ｍｇ／Ｌ；電流信號隔離輸出４ｍＡＤＣ～２０ｍＡＤＣ（負載＜７５０Ω）；１路ＲＳ２３２和１路ＲＳ４８５數字輸出，支持Ｍｏｄｂｕｓ協議；儀表供電２２０ＶＡＣ。

４係統軟件設計

本控製係統軟件主要使用ＴＩＡ博途軟件ＳＴＥＰＶ１４編輯ＰＬＣ的梯形圖程序，通過ＴＣＰ／ＩＰ通信協議，利用ＰＬＣ的ＲＳ４８５通信接口將程序存放於存儲器中。整個程序執行過程為：首先對係統關鍵量進行掃描，然後重點完成濾池過濾及反衝洗。

４．１主程序流程

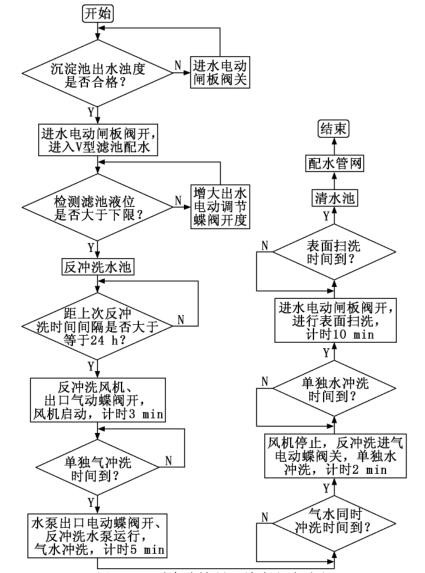

本程序采用時鍾觸發的方式讀取數據並進行相關處理，根據工藝流程和控製要求，編寫控製係統主程序流程圖如圖２所示。

４．２模塊化程序設計

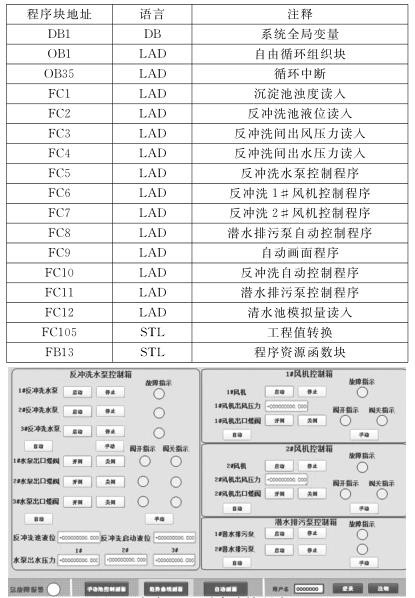

程序模塊化劃分如表１所示。

４．３ＳＩＭＡＴＩＣＨＭＩ人機界麵設計

濾池控製係統人機界麵采用ＳＩＭＡＴＩＣＨＭＩＴＰ１２００觸摸型精智麵板與ＰＬＣ相結合的設計方式，ＨＭＩ與ＰＬＣ通過以太網接口ＴＣＰ／ＩＰ協議進行通訊，同時實現數據的實時交換，采用ＳＴＥＰＶ１４軟件對ＨＭＩ人機界麵編製，使得操作清晰、便捷。本控製係統的人機界麵主要有用戶登錄畫麵、手動控製畫麵、趨勢曲線畫麵、自動畫麵及報警畫麵。超聲波在线观看草莓视频MV的免费网站控製主畫麵如圖３所示。

５結語

本文采用西門子Ｓ７－３００ＰＬＣ作為主控器，以ＴＩＡ博途ＳＴＥＰＶ１４軟件作為開發平台，完成了淨水廠超聲波在线观看草莓视频MV的免费网站控製係統程序模塊化設計、梯形圖程序編製及ＨＭＩ人機界麵設計。實際應用表明，該係統實現了超聲波在线观看草莓视频MV的免费网站過濾過程及反衝洗過程的精確控製，滿足了濾池各工藝階段的要求，同時保證了水處理過程的穩定性和可靠性。
